Repararea unui cip video de laptop se face prin operatiunea de BGA Rework (Reballing), mai comun spus re-lipirea cipului video. Acesta este de tip BGA (Ball Grind Area), adica este lipit pe placa de baza prin intermediul unei "arii" de sfere de cositor. Defectiunea cea mai des intalnita este cauzata de supraincalzirea placii de baza, implicit a cipului video, datorita unui defect de proiectare sau a unei raciri ineficiente, ceea ce duce la separarea uneia sau mai multor "bilute" de cipul insusi sau de placa pe care este asezat. Reparatia consista in executarea a cinci etape principale si doua secundare, daca este facuta de o firma care se respecta, in care lucreaza profesionisti si in care respecta standardul de calitate ISO 9001 .

Anunțuri
Anunțuri

· Scoaterea placii de baza, pentru a nu afecta celelalte componente care nu suporta temperaturi ridicate.

· Desprinderea cipului video de pe placa. Aceasta se poate face in doua moduri:

o Reflow placa video - incalzirea cipului pana la punctul de topire a bilelor de cositor, urmata de o racire a acestuia;

o Reballing - scoaterea cipului de pe placa de baza, utilizand o statie de lucru cu infrarosu, cu un grafic de temperatura controlat, conform cu specificatiile furnizate de producator pentru aceasta operatie si cu standardele de calitate ROHS

· Curatarea bilutelor de pe placa de baza si de pe cip, utilizand aceeasi statie de lucru profesionala, cu Dark Infrared.

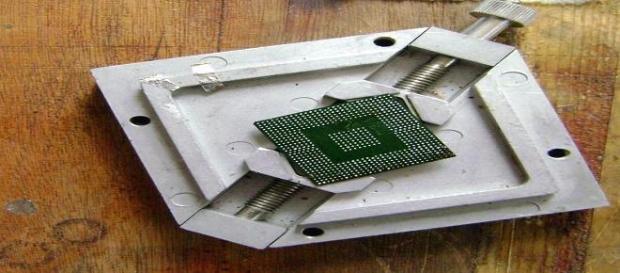

· Refacerea bilelor de cositor, lipirea lor pe cip.

· Reatasarea cipului la placa de baza, utilizand aceeasi tehnica de la Reflow concomitent cu alinierea optica a cipului pe placa de baza.

Anunțuri

Etapele secundare sunt complementare celor de mai sus, imbunatatind conditiile de functionare a cipului, pentru prevenirea aparitiei unei situatii accidentale ca cea care tocmai s-a remediat:

· curatarea si verificarea sistemului de ventilatie, pentru a asigura o racire corespunzatoare - inlaturarea cauzei defectiunii;

· schimbarea pastei termice dintre procesorul video si radiator pentru a asigura un contact intim intre ele, ceea ce duce la imbunatatirea transferul termic si mentinerea cipului la o temperatura optima functionarii.

Avand in vedere ca aceasta reparatie nu este una simpla si nici ieftina, operatiile de mai sus implicand costuri de ordinul a 100 €, este necesar sa ne asiguram ca se ofera o garantie suficienta pentru manopera si, in acelasi timp, sa ne interesam cine suporta costurile de transport si inlocuirea eventualelor piese care se pot defecta in urma unei manopere necorespunzatoare, in interiorul termenului de garantie.
